Optimum OPTIturn TH 4210 Leit- und Zugspindeldrehmaschine 3462050

  • Gehärtete und geschliffene Z-Achsen Führungsbahn
  • Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
  • Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
  • Leitspindelabdeckung
  • Präzise gearbeiteter Schlitten
  • Alle Führungen durch Keilleisten nachstellbar
  • Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar

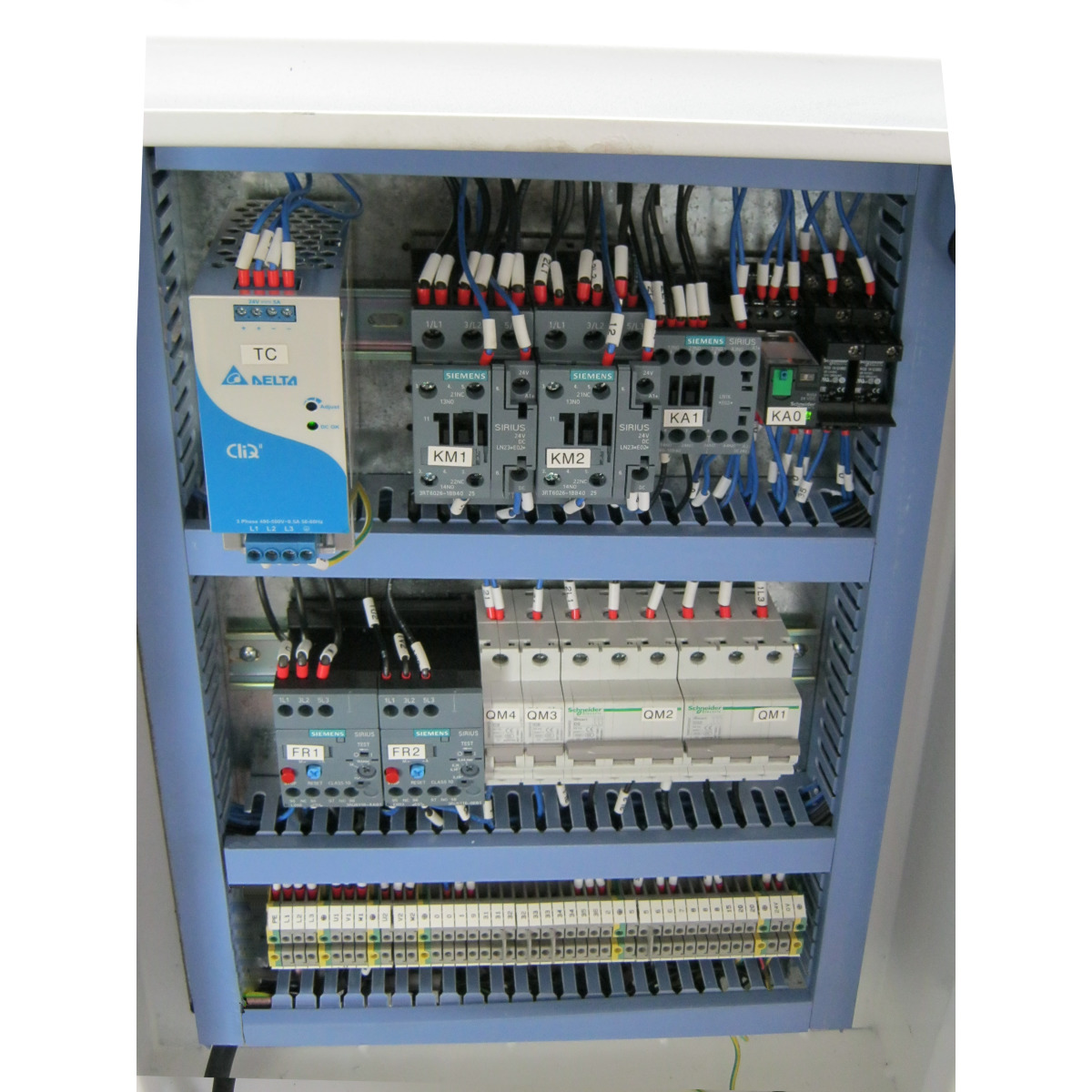

  • Zweikanalige Sicherheitselektronik
  • Zentralschmierung im Bettschlitten
  • Verstellbereich Oberschlitten ± 90°
  • Hauptspindel im Ölbad laufend
  • Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
  • Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
  • Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 - 2 Gewindegange pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbar
  • Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
  • Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z-Achse
  • Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
  • Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
  • Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen
  • Not-Halt Einrichtung mit Fußbetätigung
  • Vierfach-Stahlhalter

Abmessungen und Gewichte

Länge (Produkt) ca.: 1940 mm
Breite/Tiefe (Produkt) ca.: 915 mm
Höhe (Produkt) ca.: 1375 mm
Gewicht (Netto) ca.: 1160 kg

Arbeitsbereiche

Spitzenhöhe: 210 mm
Spitzenweite: 1000 mm
Umlaufdurchmesser über Maschinenbett: 420 mm
Umlaufdurchmesser in der Bettbrücke: 590 mm
Umlaufdurchmesser über Planschlitten: 250 mm
Drehlänge in der Bettbrücke: 260 mm
Bettbreite: 250 mm

Drehzahlbereich

Anzahl der Drehzahlbereiche: 16
Drehzahlbereich: 45 – 1800 min-1

Elektrische Daten

Leistung Antriebsmotor: 4,5 kW
Anschlussspannung: 400 V
Netzfrequenz: 50 Hz
Gesamt Anschlusswert: 4,6 kW

Kühlschmiermittelsystem

Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W

Spindel

Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 6
Spindelbohrung/Stangendurchlass Durchmesser: 52 mm
Stahlhalter Aufnahmehöhe max.: 20 mm
Spindelkonus: MK 6

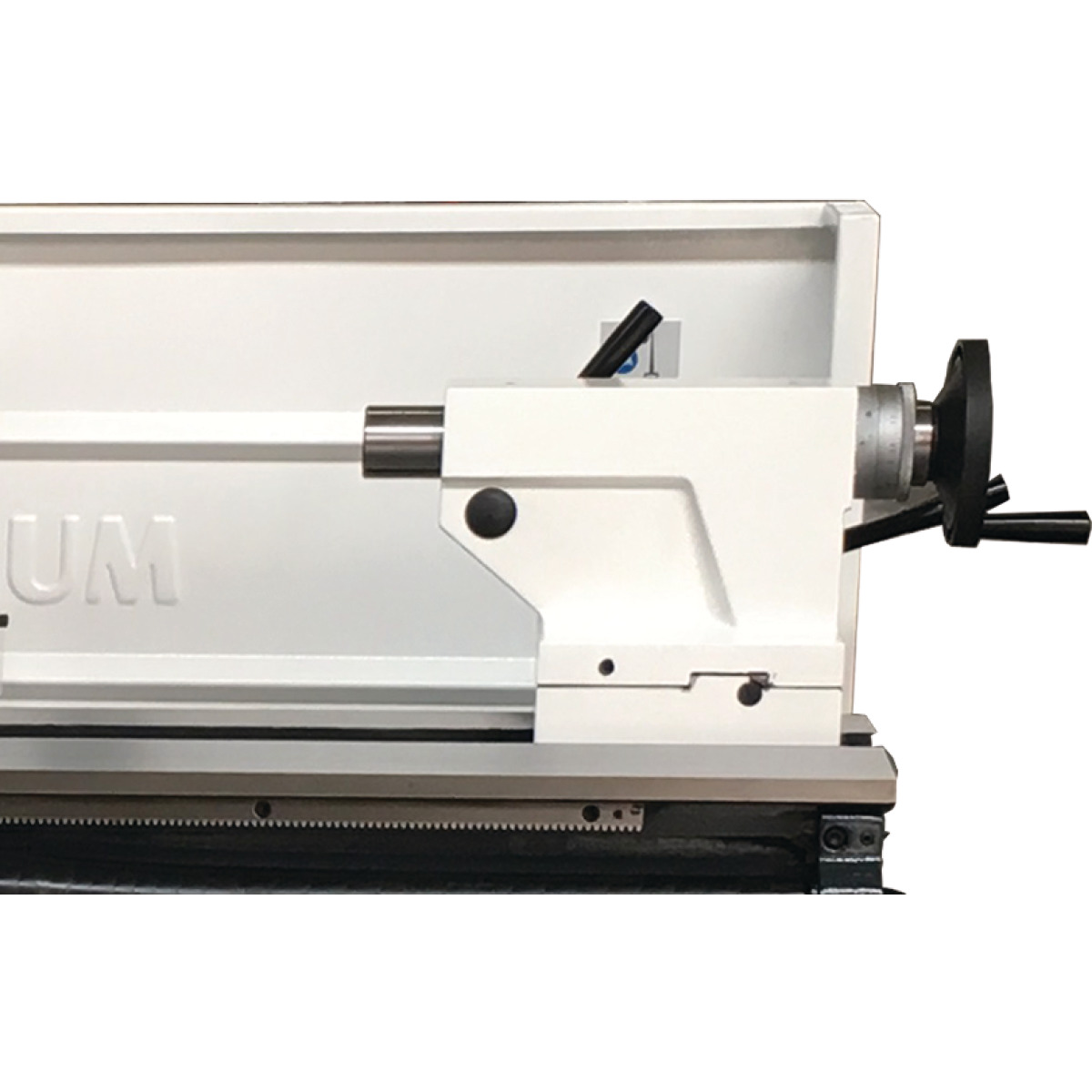

Reitstock

Reitstockaufnahme: MK 4
Reitstock Pinolenhub: 120 mm
Reitstock Pinolendurchmesser: 50 mm

Steigungen

Steigung Metrisch: 0,2 – 14 mm/U
Anzahl der Steigungen Metrisch: 39
Steigung Zoll: 72 – 2 Gg/1"
Anzahl der Steigungen Zoll: 45
Steigung Diametral Pitch: 8 – 44
Anzahl der Steigungen Diametral Pitch: 21
Steigung Modulgewinde: 0,3 – 3,5 mm/U
Anzahl der Steigungen Modulgewinde: 18

Verfahrweg

Verfahrweg Oberschlitten: 140 mm
Verfahrweg Planschlitten: 230 mm
Verfahrweg Bettschlitten: 780 mm

Vorschub

Vorschubbereich längs: 0,05 – 1,7 mm/U
Anzahl der Vorschübe längs: 17
Vorschubbereich plan: 0,025 – 0,85 mm/U
Anzahl der Vorschübe plan: 17

Lieferumfang

  • Feststehende Lünette Durchlass Ø 15 - 145 mm
  • Mitlaufende Lünette Durchlass Ø 10 - 75 mm

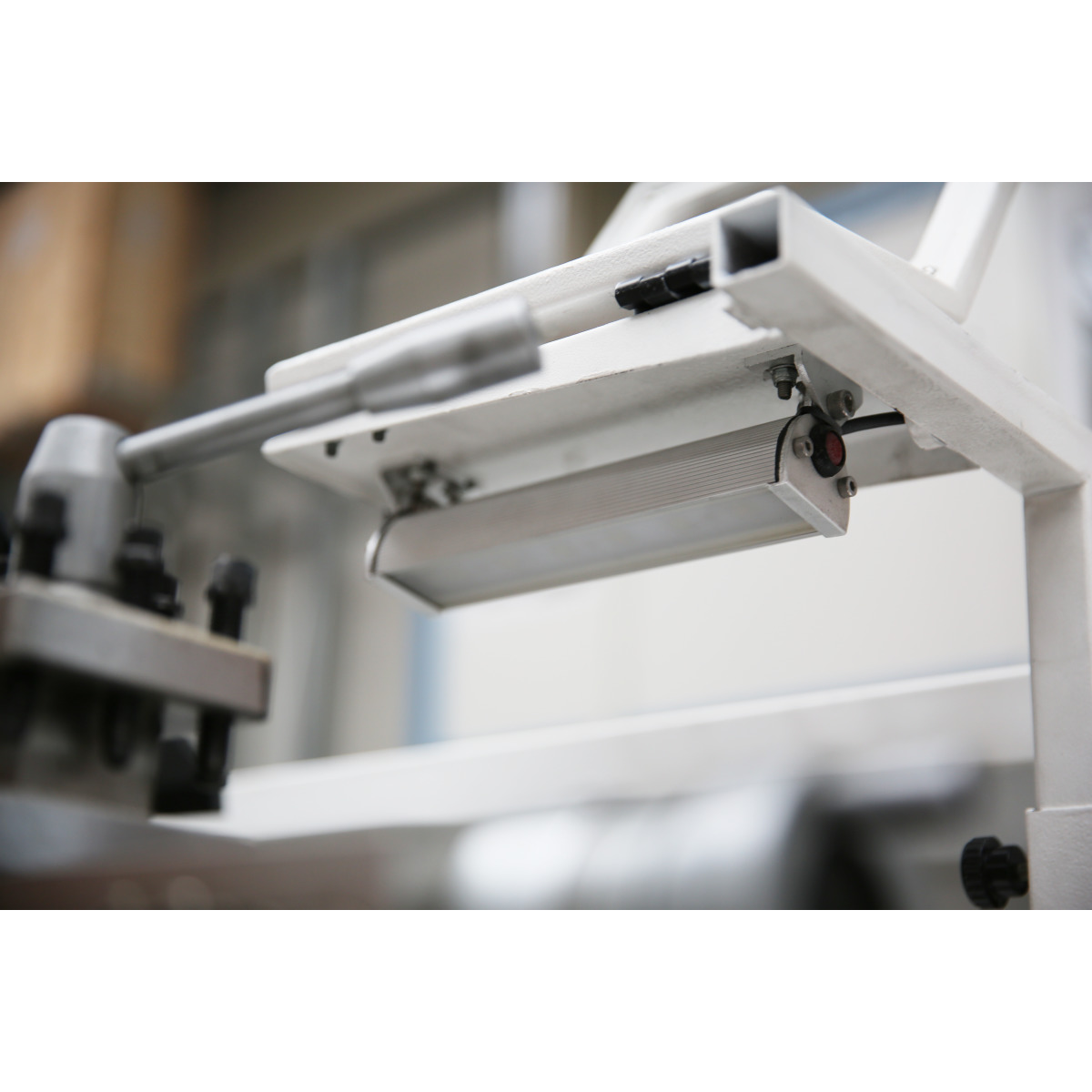

  • LED-Maschinenleuchte
  • Reduzierhülse MK 6 / MK 4
  • Feste Zentrierspitze MK 4
  • Wechselräder-Satz
  • Positionsanschlag mit Feineinstellung
  • Maschinenerstbefüllung mit Qualitätsöl
  • Bedienwerkzeug

TH 4210/TH 4210D / TH 4215D
  • Vierfach-Stahlhalter max. 20 mm

TH 4210V
  • Schnellwechsel-Stahlhalter 5-B
  • Stahlhalter 25 x 120 Typ D für Vierkantmeißel

Drehfutter nicht vergessen!
