Optimum OPTImill MF 4-B Bohr-Fräsmaschine 3348340
14.582,32 €
Preise inkl. MwSt. zzgl. Versandkosten
- Lieferzeit auf Anfrage
- Versandkosten
Lieferzeit:
auf Anfrage
Optimum OPTImill MF 4-B Bohr-Fräsmaschine 3348340
- Massive Ausführung aus hochwertigem Meehanite-Guss
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager, ≤ 0,01 mm in der Pinole gemessen
- X- und Z-Achse mit nachstellbarer 55° Schwalbenschwanzführung
- Y-Achse mit nachstellbare Flachführung
- Kühlmitteleinrichtung
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit einstellbaren Endanschlägen

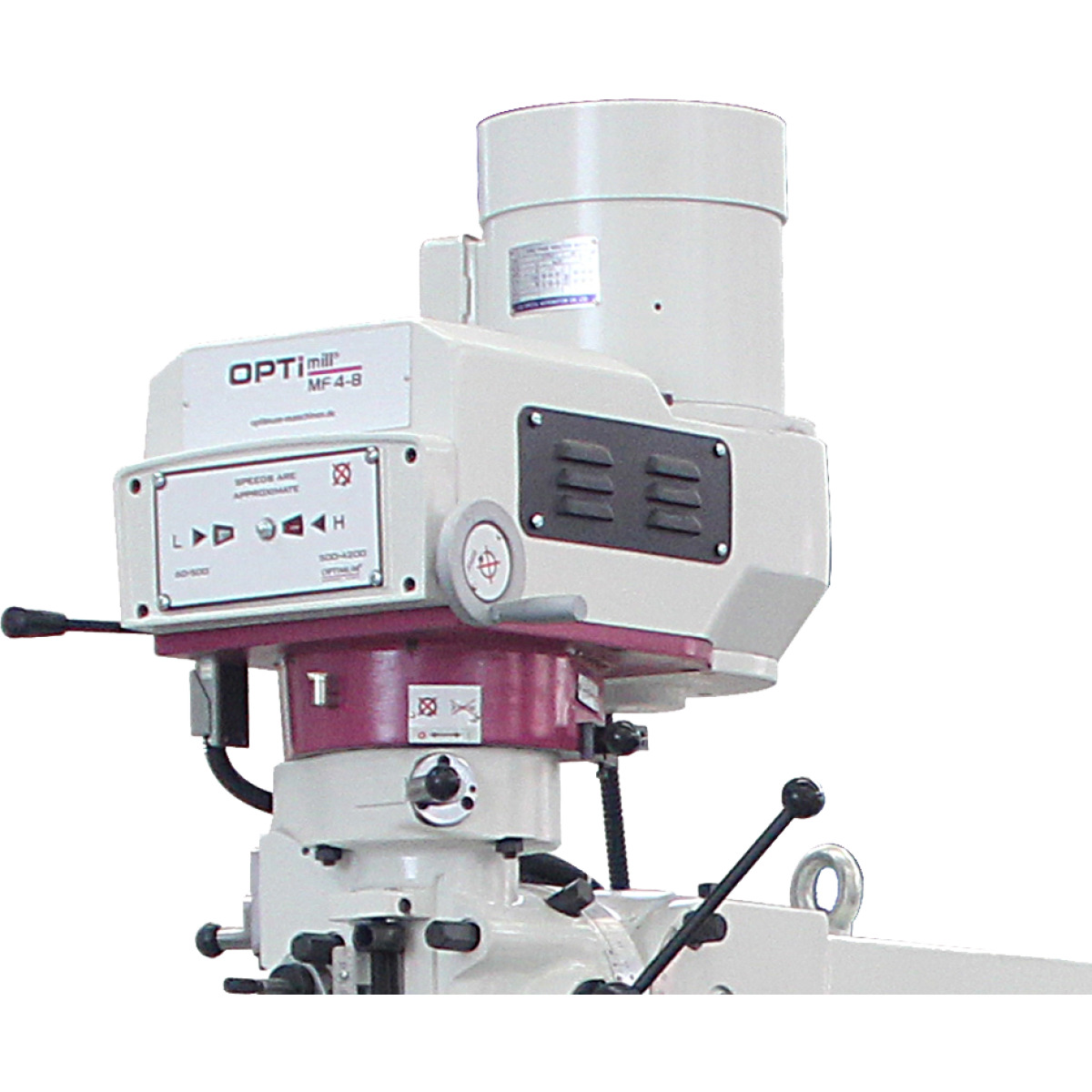

- Bohr-Fräskopf neigbar ± 45°
- Automatischer Pinolenvorschub, 3-stufig 0,04 - 0,15 mm/U
- Präzisions-Mikrovorschub
- Einstellbarer Bohrtiefenanschlag mit Millimeterskala, frontseitig ablesbar
- Rechts-/Linkslauf
- Stufenlose Geschwindigkeitsregelung
- Frässpindel mit Präzisionslager
- Mechanische Spindelbremse
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

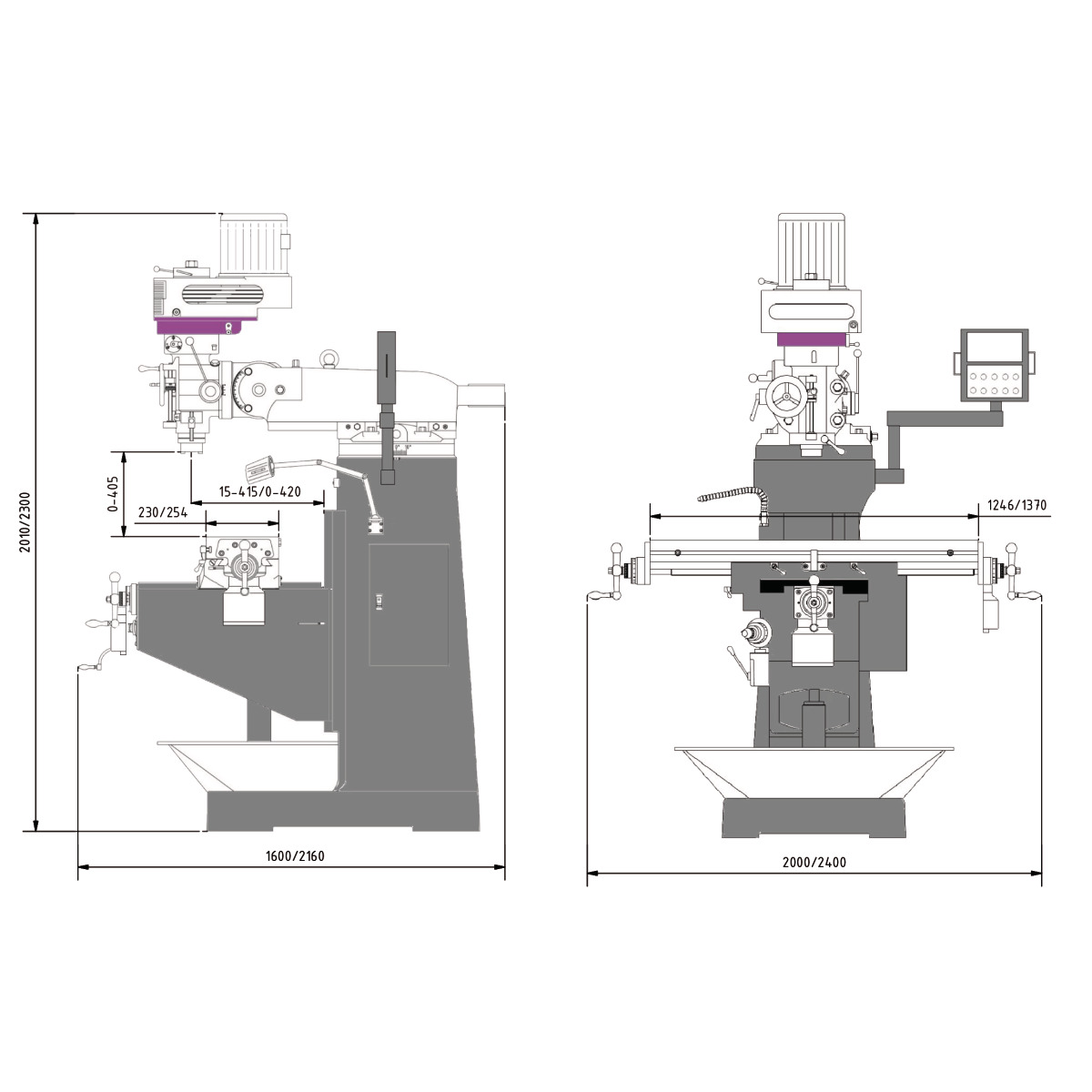

Abmessungen und Gewichte
Länge (Produkt) ca.: 2400 mmBreite/Tiefe (Produkt) ca.: 2160 mm
Höhe (Produkt) ca.: 2300 mm
Gewicht (Netto) ca.: 1260 kg
Ausstattung

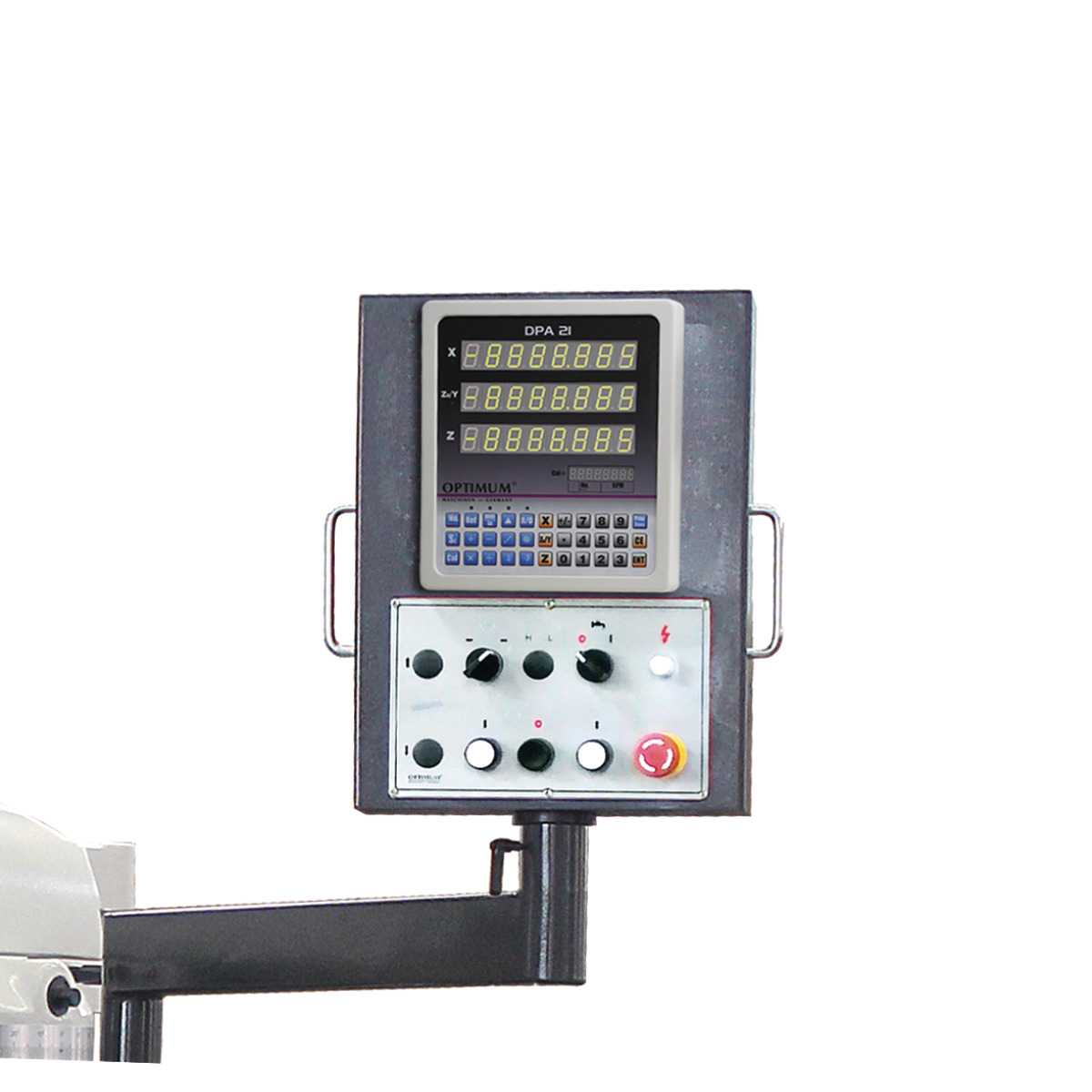

Digitale Positionsanzeige: DPA 31 PlusBohr-Fräskopf
Bohr-Fräskopf Neigebereich: vertikal ± 45 °Fräskopf Schwenkbereich: horizontal ± 90 °
Bohr-Fräsleistung
Messerkopfgröße max.: 76 mmSchaftfräsergröße max.: 25 mm
Bohrleistung Stahl (S235JR): 24 mm
Dauerbohrleistung Stahl (S235JR): 20 mm
Elektrische Daten
Gesamt Anschlusswert: 3 kWAnschlussspannung: 400 V
Netzfrequenz: 50 Hz
Frästisch horizontal
Horizontalfrästisch Länge: 254 mmHorizontalfrästisch Breite: 1370 mm
Abstand Vertikalspindel - Horizontalfrästisch max.: 405 mm
Horizontalfrästisch T-Nuten Größe: 16 mm
Horizontalfrästisch T-Nuten Anzahl: 3
Horizontalfrästisch T-Nuten Abstand: 63 mm
Horizontalfrästisch Traglast max.: 300 kg
Kühlschmiermittelsystem
Kühlmittelpumpe(n) Antriebsleistung: 90 WNormen und Zulassungen
Norm: DIN EN 55011Verfahrweg
Verfahrweg X-Achse manuell: 820 mmVerfahrweg Y-Achse manuell: 410 mm
Verfahrweg Z-Achse manuell: 400 mm
Verfahrweg X-Achse automatisch: 740 mm
Verfahrweg Y-Achse automatisch: 330 mm
Verfahrweg Z-Achse automatisch: 320 mm
Vertikalspindel
Vertikalspindel Ausladung: 0 – 420 mmVertikalspindel Spindelaufnahme: ISO 40 DIN 2080
Vertikalspindel Drehzahlbereich: 60 – 4200 min¯¹
Vertikalspindel Anzahl der Drehzahlbereiche: 2
Vertikalspindel Steuerung der Drehzahlregelung: mechanisch stufenlos
Vertikalspindel Pinolendurchmesser: 86 mm
Vertikalspindel Pinolenhub: 127 mm
Vertikalspindel Pinolenvorschub: 0,04/0,08/0,15 mm/U
Vertikalspindel Fräskopf Verfahrweg Y-Achse: 470 mm
Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 2,2 kW
Lieferumfang
- Bedienwerkzeug
