Optimum OPTIdrill RD 6 Radialbohrmaschine 3049070
40.696,87 €
Preise inkl. MwSt. zzgl. Versandkosten
- Lieferzeit auf Anfrage
- Versandkosten
Lieferzeit:
auf Anfrage
Optimum OPTIdrill RD 6 Radialbohrmaschine 3049070
- Vielseitiger Anwendungsbereich wie z.B. Bohren, Reiben, Gewindeschneiden
- Elektrisch gebremster Motor
- 24V DC Elektrik und 2 Kanal Sicherheitskette nach DIN EN 12717
- Schwerer, massiver, hochwertiger Qualitätsguss

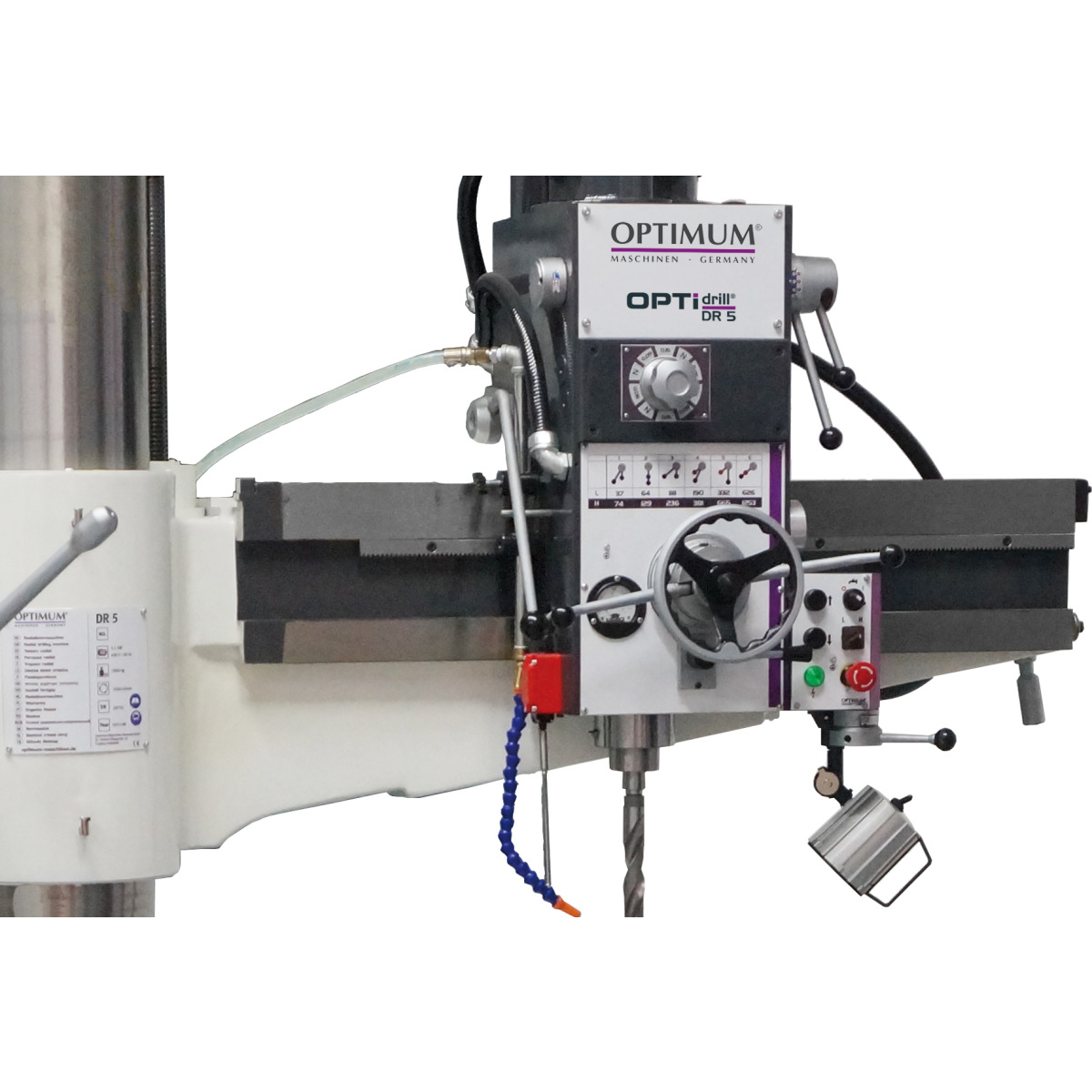

- Weite Ausladung durch horizontal verstellbaren Maschinenkopf

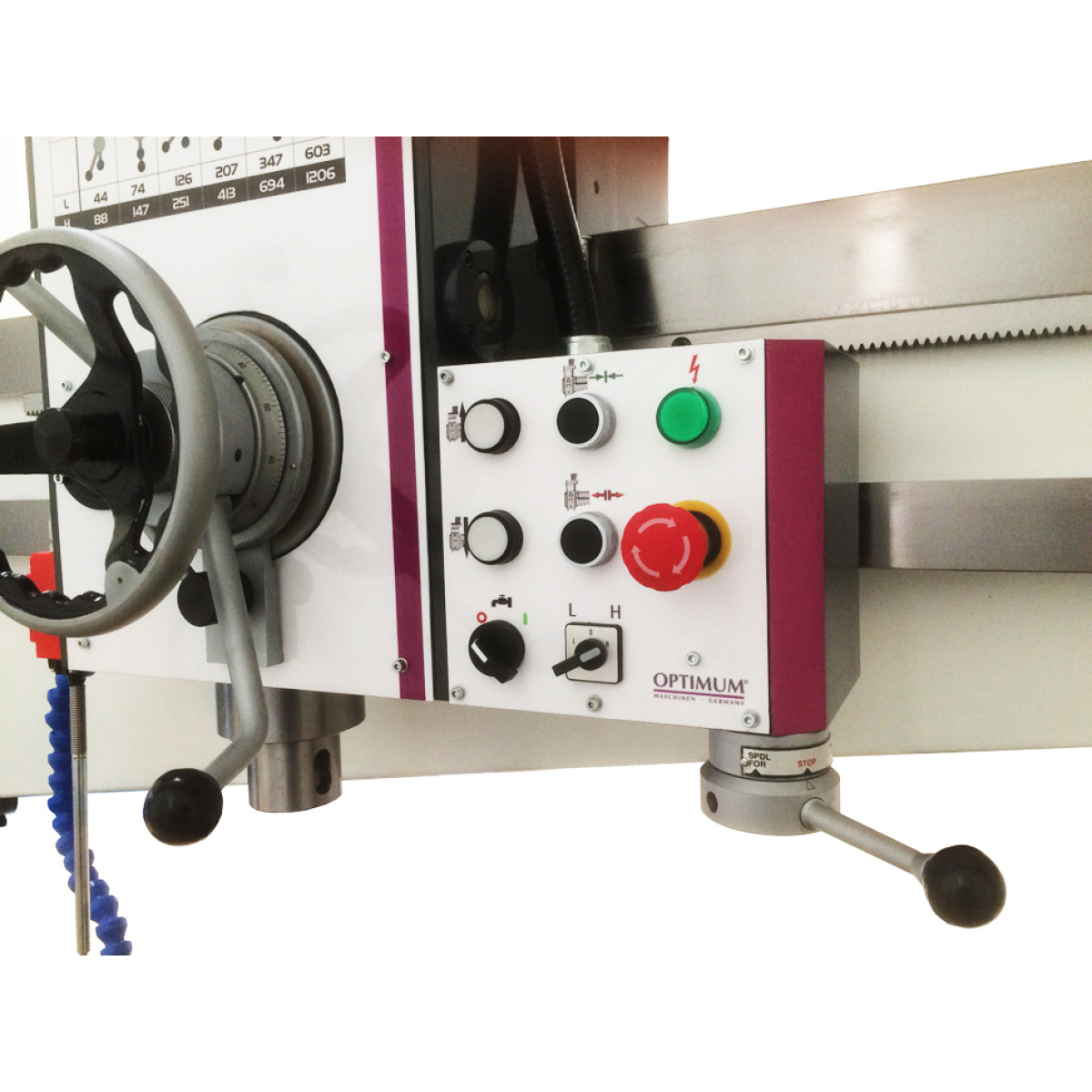

- Übersichtlich angeordnete Bedientafel
- Leichtgängige Schwenk- und Verfahrachsen
- Aufwändig gearbeitete Säulenschwenkung mit optimierter Klemmung für höchste Stabilität mit minimaler Klemmversatz
- Belastbare, verwindungssteife Konstruktion des Auslegers
- Höhenverstellung des Auslegers erfolgt über kraftvollen motorischen Antrieb und Hubspindel
- Im Ölbad laufendes Getriebe des Bohrkopfes
- Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
- Getriebezahnräder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen, dadurch geräuscharmer und gleichmäßiger Lauf
- Bohrkopf und Säule können gemeinsam oder separat geklemmt bzw. gelöst werden
- Rechts-Linkslauf
- Massiver, exakter Bohrtisch, groß dimensioniert
- Gehärteter und geschliffener Aufspanntisch mit parallel verlaufenden T-Nuten
- Maschinenleuchte
- Überlastschutz
- Dickwandige Gusssäule sorgt für hohe Laufruhe und Stabilität
- LED Lampe

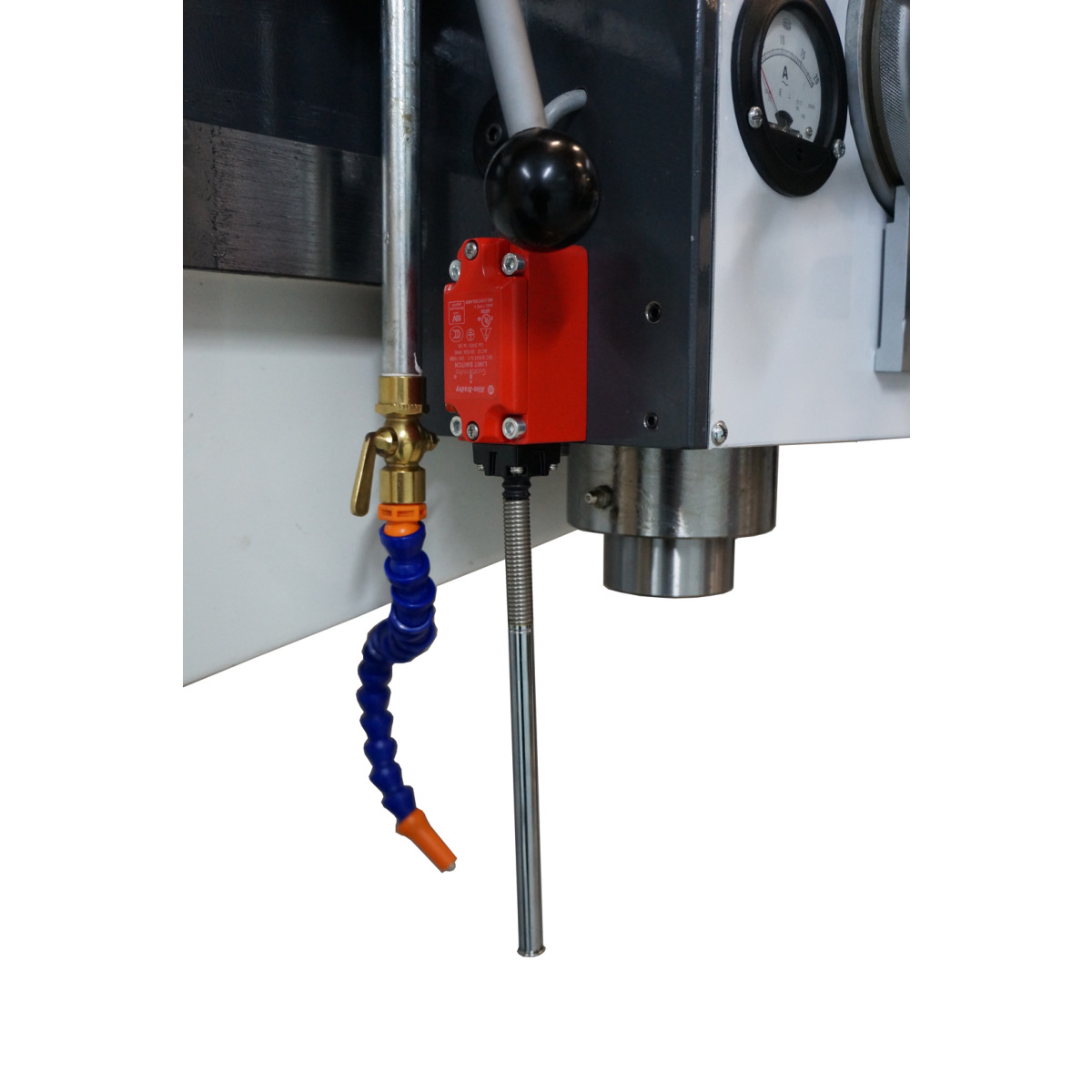

- Kühlmitteleinrichtung mit Kühlmitteltank im Maschinenfuß
RD 6 / RD 7
- Säule wird hydraulisch geklemmt
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

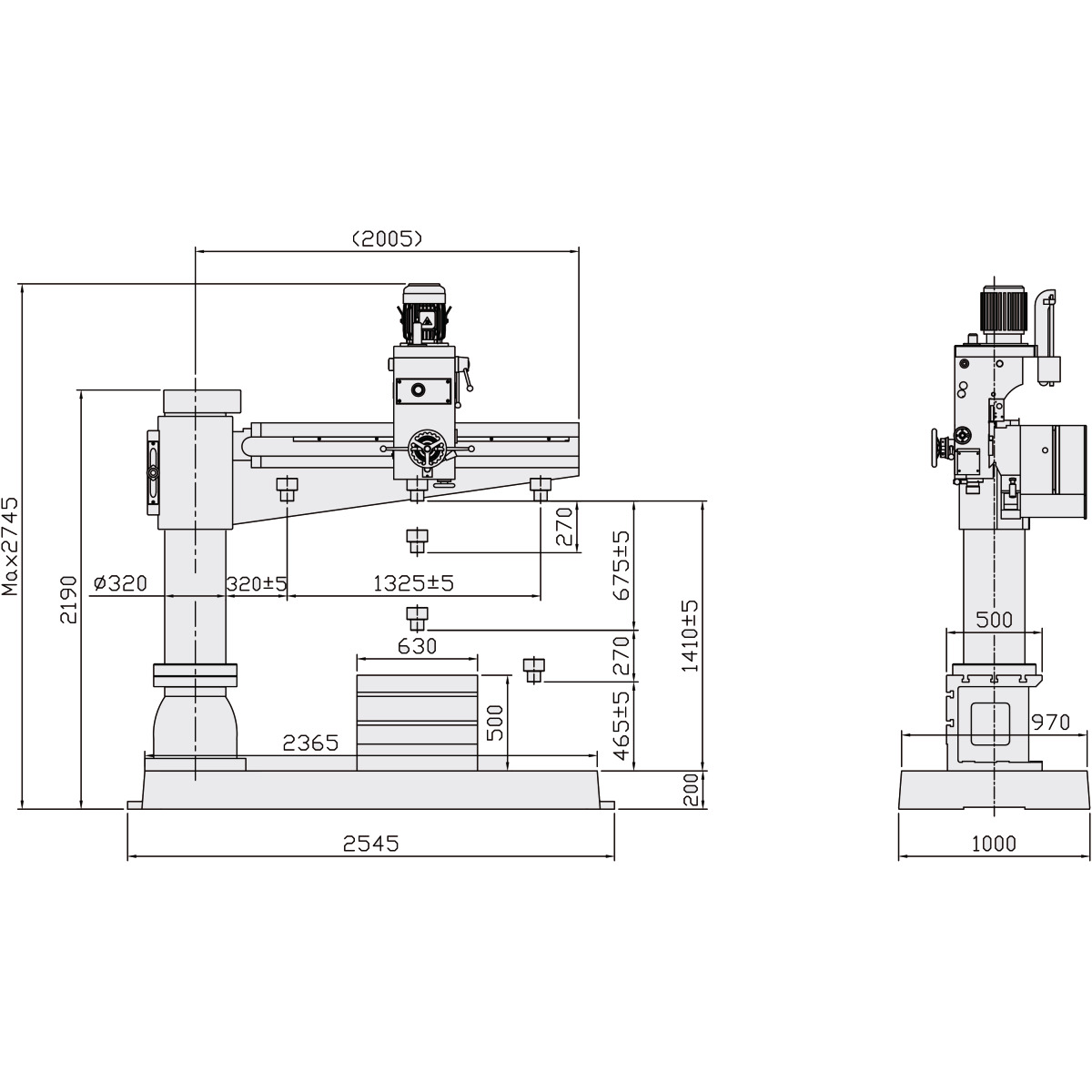

Abmessungen und Gewichte
Länge (Produkt) ca.: 2670 mmSäulendurchmesser: 320 mm
Breite/Tiefe (Produkt) ca.: 1120 mm
Höhe (Produkt) ca.: 2760 mm
Gewicht (Netto) ca.: 3200 kg
Auslegerarm
Auslegerarm Drehwinkel: ± 180 °Bohrleistung
Bohrleistung Stahl (S235JR): 50 mmDauerbohrleistung Stahl (S235JR): 45 mm
Bohrtisch
Bohrtisch T-Nuten Größe: 14 mmBohrtisch T-Nuten Anzahl: 4
Bohrtisch T-Nuten Abstand: 180 mm
Abstand Spindel - Bohrtisch max.: 1420 mm
Aufspanntisch Länge: 630 mm
Aufspanntisch Breite: 500 mm
Aufspanntisch Höhe: 500 mm
Aufspanntisch T-Nuten Größe: 22 mm
Aufspanntisch T-Nuten Anzahl: 3
Aufspanntisch T-Nuten Abstand: 150 mm
Abstand Spindel - Aufspanntisch min.: 0 mm
Abstand Spindel - Aufspanntisch max.: 910 mm
Abstand Spindel - Bohrtisch min.: 465 mm
Drehzahlbereich
Drehzahlbereich: 44 – 1023 min¯¹Anzahl der Drehzahlbereiche: 12
Elektrische Daten
Gesamt Anschlusswert: 6,5 kWAnschlussspannung: 400 V
Netzfrequenz: 50 Hz
Maschinenfuß
Maschinenfuß Arbeitsfläche Länge: 2550 mmMaschinenfuß Arbeitsfläche Breite: 970 mm
Spindel
Pinolenhub: 270 mmSpindelaufnahme: MK5
Geschwindigkeit Pinolenvorschub: 0,06 – 0,2 mm/U
Geschwindigkeitsstufen Pinolenvorschub: 3
Verfahrweg
Verfahrweg X-Achse manuell: 1250 mmVerfahrweg Z-Achse manuell: 680 mm
Abstand Spindel - Säule max.: 1600 mm
Abstand Spindel - Säule min.: 350 mm
Motor(en)
Antriebsleistung Spindelmotor: 4 kWAntriebsleistung Hubmotor Auslegerarm: 1,5 kW
Kühlmittelpumpe Leistung Antriebsmotor: 90 W
Antrieb hydraulische Klemmung: 0,75 kW
Lieferumfang
- Aufspanntisch
