Optimum OPTIdrill RD 4 Radialbohrmaschine 3049040
15.260,62 €
Preise inkl. MwSt. zzgl. Versandkosten
- Lieferzeit auf Anfrage
- Versandkosten
Lieferzeit:
auf Anfrage
Optimum OPTIdrill RD 4 Radialbohrmaschine 3049040
- Vielseitiger Anwendungsbereich wie z.B. Bohren, Reiben, Gewindeschneiden
- Elektrisch gebremster Motor

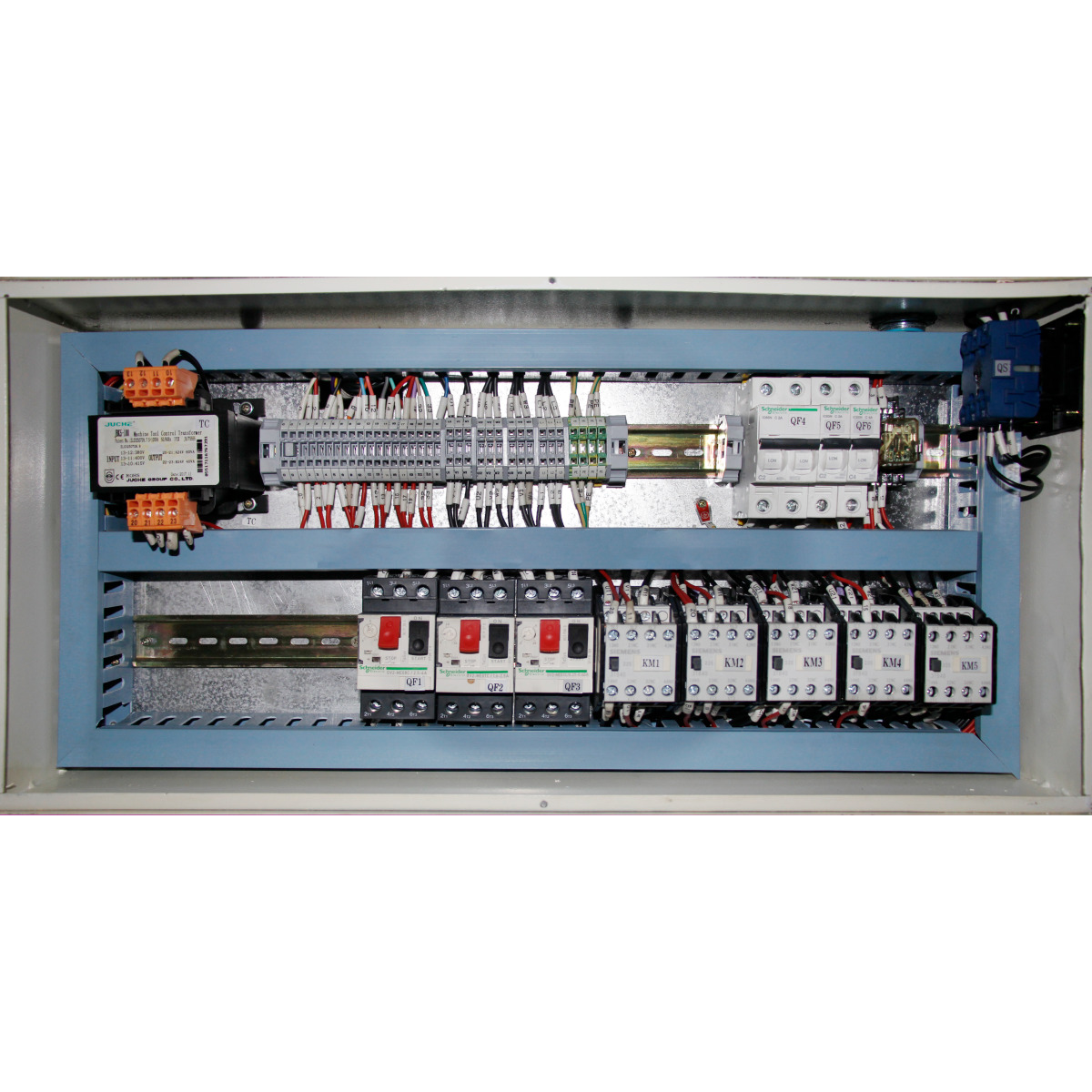

- 24V DC Elektrik und 2 Kanal Sicherheitskette nach DIN EN 12717
- Schwerer, massiver, hochwertiger Qualitätsguss
- Weite Ausladung durch horizontal verstellbaren Maschinenkopf

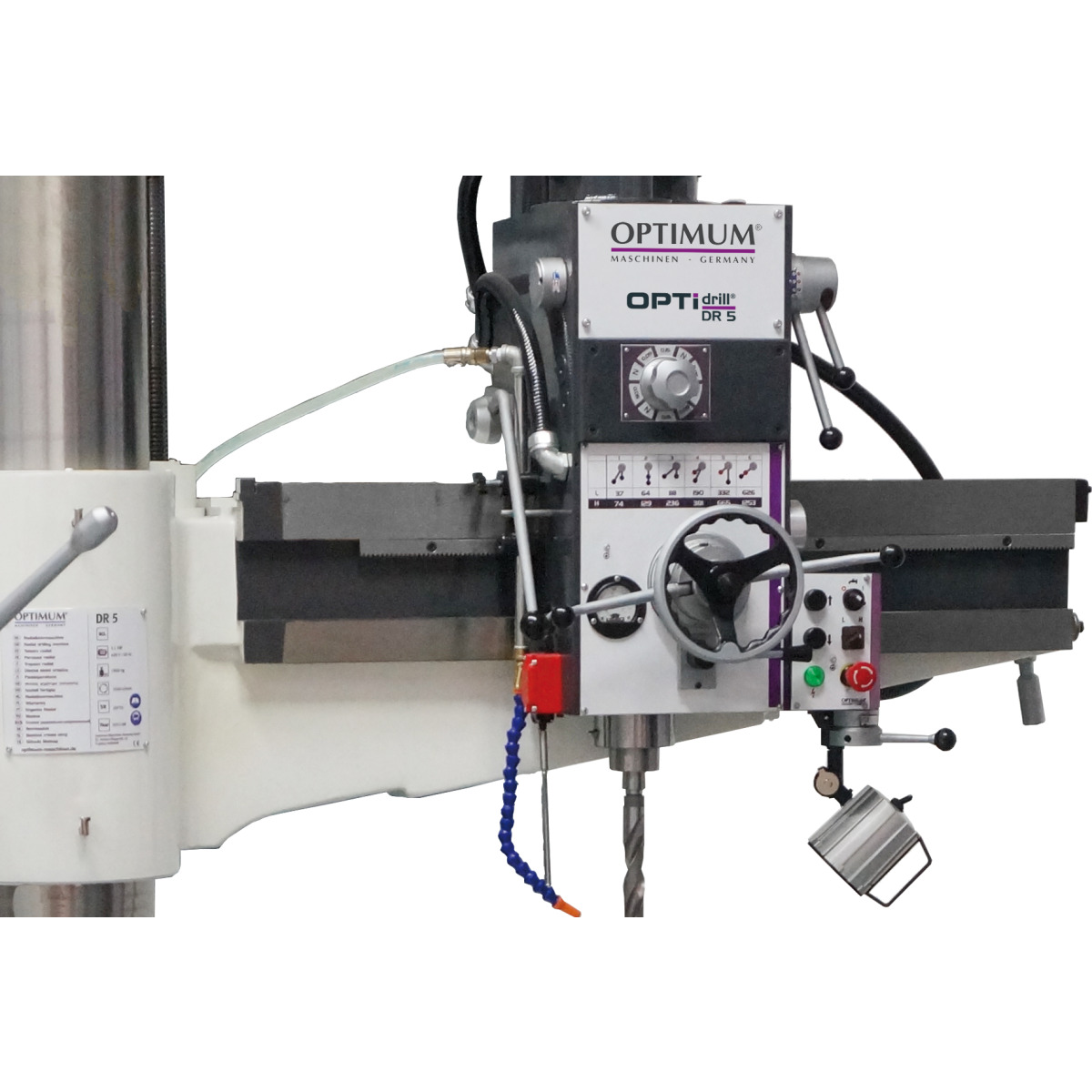

- Übersichtlich angeordnete Bedientafel
- Leichtgängige Schwenk- und Verfahrachsen
- Aufwändig gearbeitete Säulenschwenkung mit optimierter Klemmung für höchste Stabilität mit minimaler Klemmversatz
- Belastbare, verwindungssteife Konstruktion des Auslegers
- Höhenverstellung des Auslegers erfolgt über kraftvollen motorischen Antrieb und Hubspindel
- Im Ölbad laufendes Getriebe des Bohrkopfes
- Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
- Getriebezahnräder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen, dadurch geräuscharmer und gleichmäßiger Lauf
- Bohrkopf und Säule können gemeinsam oder separat geklemmt bzw. gelöst werden
- Rechts-Linkslauf
- Massiver, exakter Bohrtisch, groß dimensioniert
- Gehärteter und geschliffener Aufspanntisch mit parallel verlaufenden T-Nuten
- Maschinenleuchte
- Überlastschutz
- Dickwandige Gusssäule sorgt für hohe Laufruhe und Stabilität
- LED Lampe

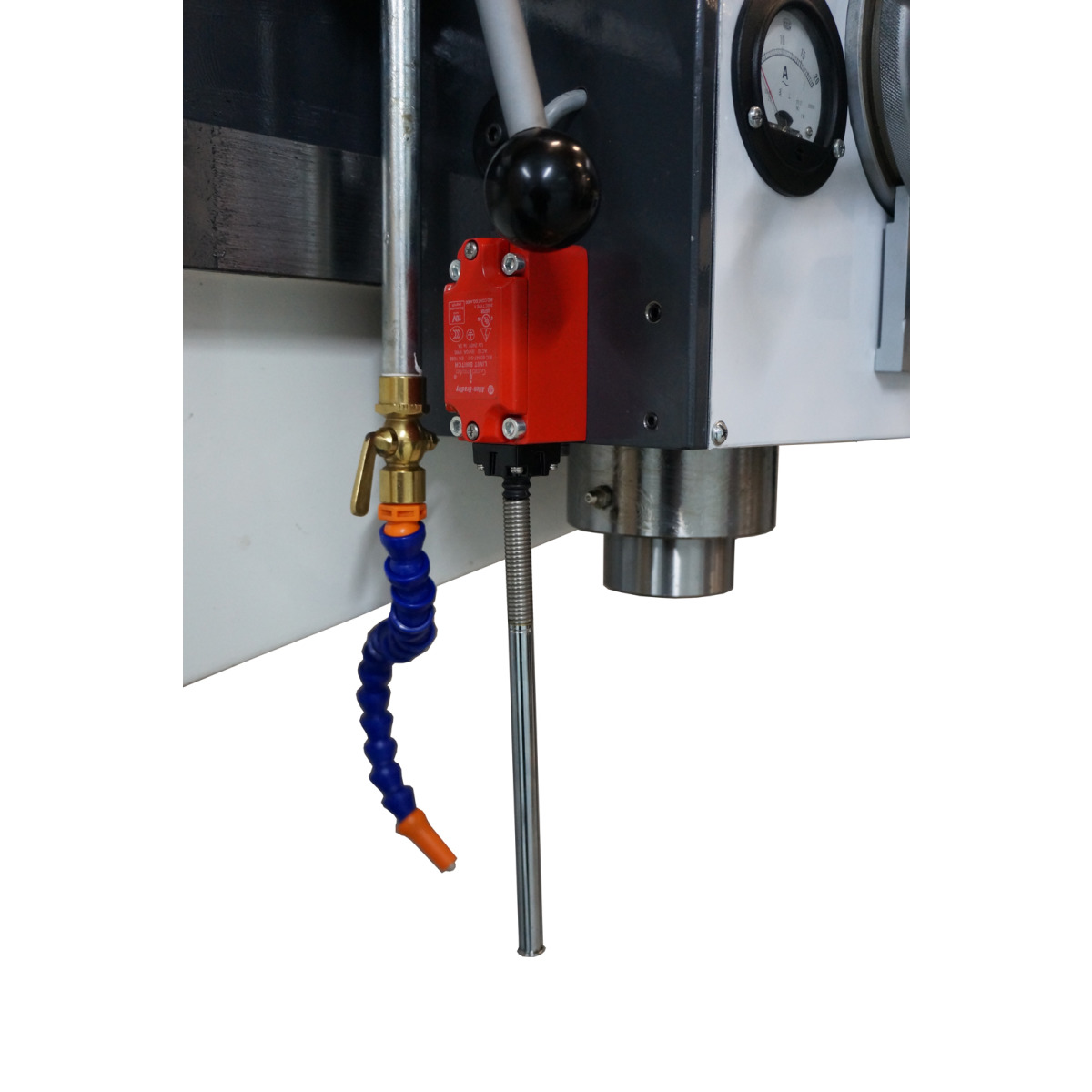

- Kühlmitteleinrichtung mit Kühlmitteltank im Maschinenfuß
RD 4 / RD 5
- Alle Achsen werden manuell geklemmt
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

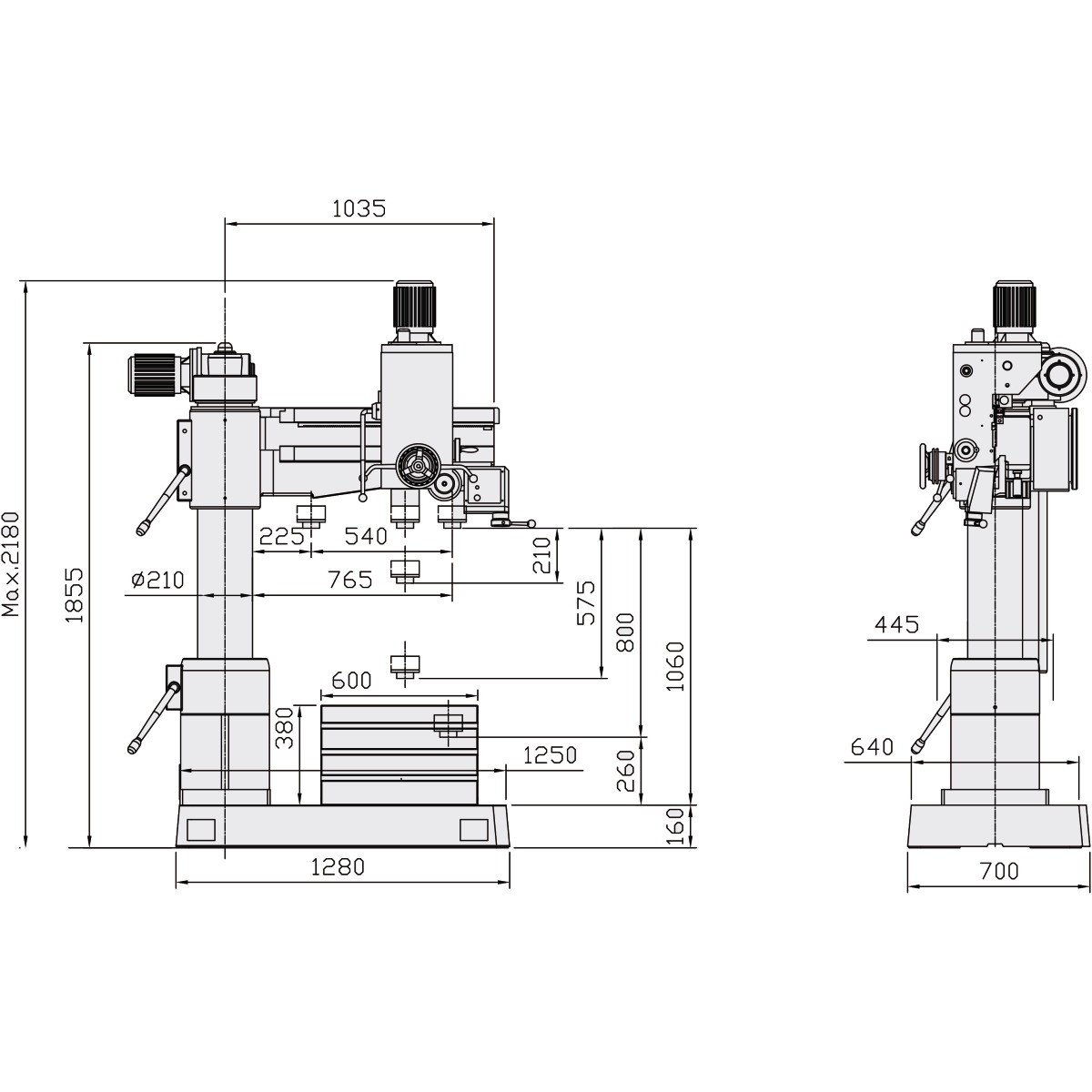

Abmessungen und Gewichte
Länge (Produkt) ca.: 1260 mmSäulendurchmesser: 210 mm
Breite/Tiefe (Produkt) ca.: 700 mm
Höhe (Produkt) ca.: 2180 mm
Gewicht (Netto) ca.: 1120 kg
Auslegerarm
Auslegerarm Drehwinkel: ± 180 °Bohrleistung
Bohrleistung Stahl (S235JR): 32 mmDauerbohrleistung Stahl (S235JR): 28 mm
Bohrtisch
Bohrtisch T-Nuten Größe: 19 mmBohrtisch T-Nuten Anzahl: 3
Bohrtisch T-Nuten Abstand: 171 mm
Abstand Spindel - Bohrtisch max.: 1060 mm
Aufspanntisch Länge: 600 mm
Aufspanntisch Breite: 445 mm
Aufspanntisch Höhe: 380 mm
Aufspanntisch T-Nuten Größe: 19 mm
Aufspanntisch T-Nuten Anzahl: 3
Aufspanntisch T-Nuten Abstand: 100 mm
Abstand Spindel - Aufspanntisch min.: 0 mm
Abstand Spindel - Aufspanntisch max.: 675 mm
Abstand Spindel - Bohrtisch min.: 260 mm
Drehzahlbereich
Drehzahlbereich: 73 – 1247 min¯¹Anzahl der Drehzahlbereiche: 6
Elektrische Daten
Gesamt Anschlusswert: 3 kWAnschlussspannung: 400 V
Netzfrequenz: 50 Hz
Maschinenfuß
Maschinenfuß Arbeitsfläche Länge: 828 mmMaschinenfuß Arbeitsfläche Breite: 522 mm
Maschinenfuß T-Nuten Größe: 19 mm
Maschinenfuß T-Nuten Anzahl: 3
Maschinenfuß T-Nuten Abstand: 100 mm
Maschinenfuß Länge: 1260 mm
Maschinenfuß Breite: 700 mm
Spindel
Pinolenhub: 210 mmSpindelaufnahme: MK4
Geschwindigkeit Pinolenvorschub: 0,05 – 0,15 mm/U
Geschwindigkeitsstufen Pinolenvorschub: 3
Verfahrweg
Verfahrweg X-Achse manuell: 530 mmVerfahrweg Z-Achse manuell: 580 mm
Abstand Spindel - Säule max.: 750 mm
Abstand Spindel - Säule min.: 220 mm
Motor(en)
Antriebsleistung Spindelmotor: 1,5 kWAntriebsleistung Hubmotor Auslegerarm: 0,75 kW
Kühlmittelpumpe Leistung Antriebsmotor: 90 W
Lieferumfang
- Aufspanntisch
