Optimum OPTIdrill DH 40CT Säulen-Getriebebohrmaschine mit Kreuztisch 3034349

3.283,31 € Preise inkl. MwSt. zzgl. Versandkosten
Angebotsanfrage

  • Schwere, massive Gussausführung

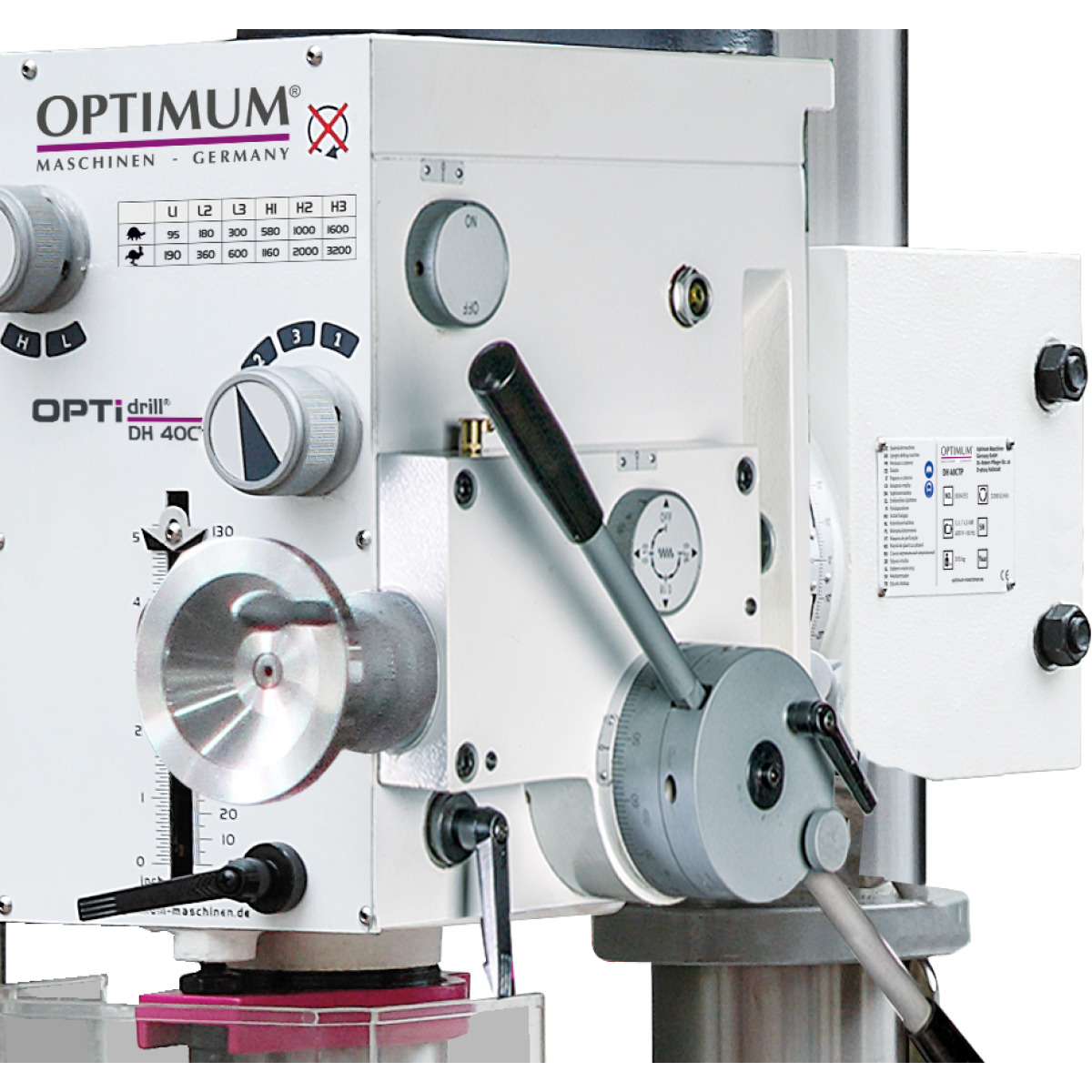

  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
  • Großer Drehzahlbereich von 95 - 3.200 min-1
  • Zweistufiger Qualitäts-Industrieelektromotor

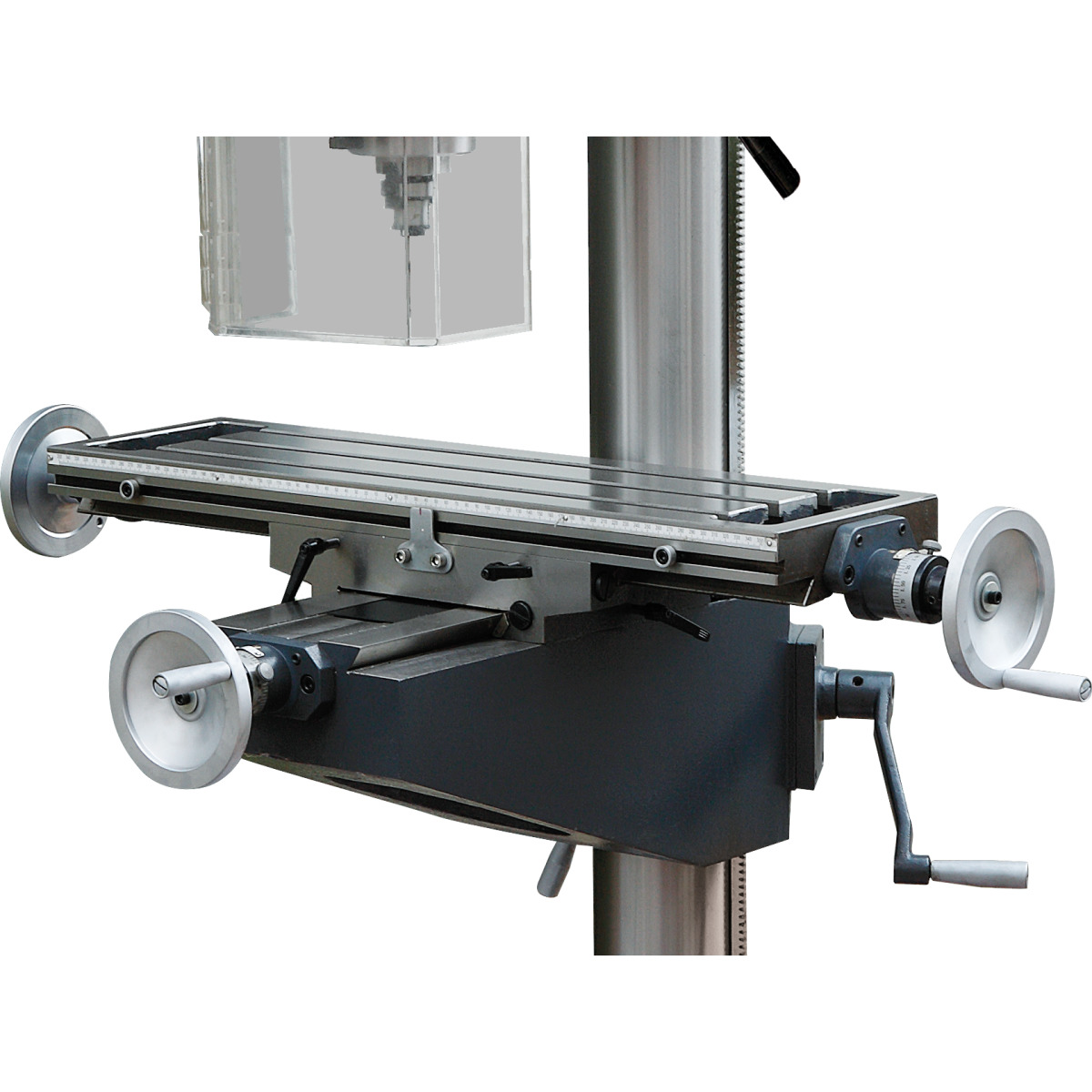

  • Groß dimensionierter, massiver Kreuztisch, präzise oberflächenbearbeitet, über 3 Handräder verstellbar, mit eingearbeiteter Längsmaß-Skala
  • Einstellbare Endanschläge am Kreuztisch
  • Getriebekopf und Tisch können in der Höhe verstellt werden
  • Tischführungen sind über nachstellbare Keilleisten präzise einstellbar
  • Massive, präzise oberflächenbearbeitete Grundplatte; durch Wegschwenken des Kreuztisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar
  • Rechts-/Linkslauf
  • Bohrtiefenanschlag
  • Gewindeschneidfunktion

Anzugsstange: M 16

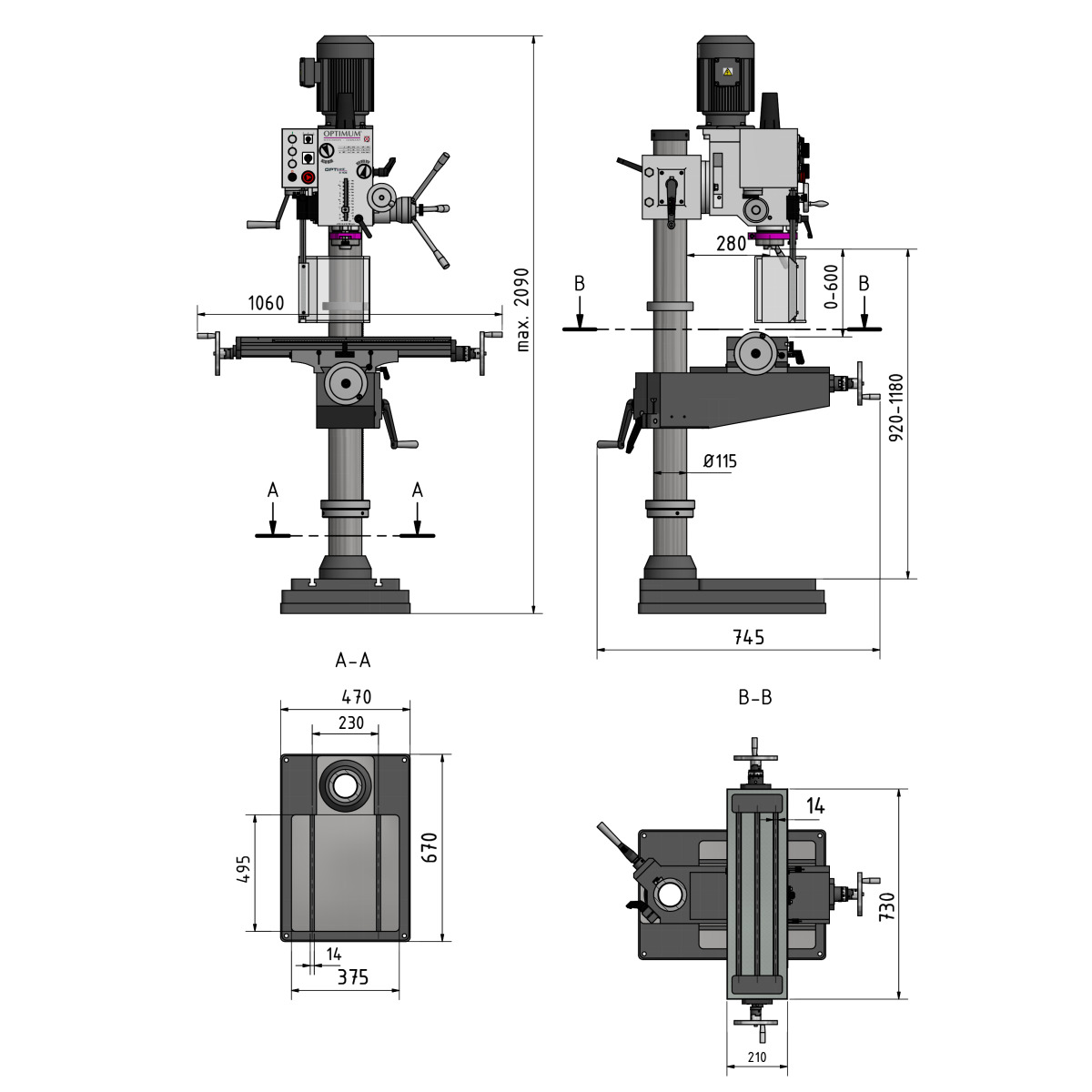

Abmessungen und Gewichte

Säulendurchmesser: 115 mm
Länge (Produkt) ca.: 1060 mm
Breite/Tiefe (Produkt) ca.: 745 mm
Höhe (Produkt) ca.: 2090 mm
Gewicht (Netto) ca.: 370 kg

Bohrleistung

Bohrleistung Stahl (S235JR): 32 mm
Dauerbohrleistung Stahl (S235JR): 25 mm
Gewindeschneiden Stahl (S235JR): M 16
Schaftfräsergröße max.: 25 mm
Messerkopfgröße max.: 76 mm

Bohrtisch

Bohrtisch Arbeitsfläche Länge: 730 mm
Bohrtisch Arbeitsfläche Breite: 210 mm
Bohrtisch T-Nuten Größe: 14 mm
Bohrtisch T-Nuten Anzahl: 3
Bohrtisch T-Nuten Abstand: 63 mm
Traglast Bohrtisch: 50 kg
Abstand Spindel - Bohrtisch max.: 600 mm

Drehzahlbereich

Drehzahlbereich: 95 – 3200 min¯¹
Anzahl der Drehzahlbereiche: 2 x 6 Stufen

Elektrische Daten

Leistung Antriebsmotor: 1,1 / 1,5 kW
Anschlussspannung: 400 V
Netzfrequenz: 50 Hz

Maschinenfuß

Abstand Spindel - Maschinenfuß max.: 1180 mm
Maschinenfuß Arbeitsfläche Länge: 495 mm
Maschinenfuß Arbeitsfläche Breite: 375 mm
Maschinenfuß T-Nuten Größe: 14 mm
Maschinenfuß T-Nuten Anzahl: 2
Maschinenfuß T-Nuten Abstand: 230 mm
Maschinenfuß Länge: 670 mm
Maschinenfuß Breite: 470 mm

Spindel

Pinolenhub: 120 mm
Pinolendurchmesser: 75 mm
Spindelaufnahme: MK 4
Ausladung: 280 mm
Bohrkopf Drehung: 360 °

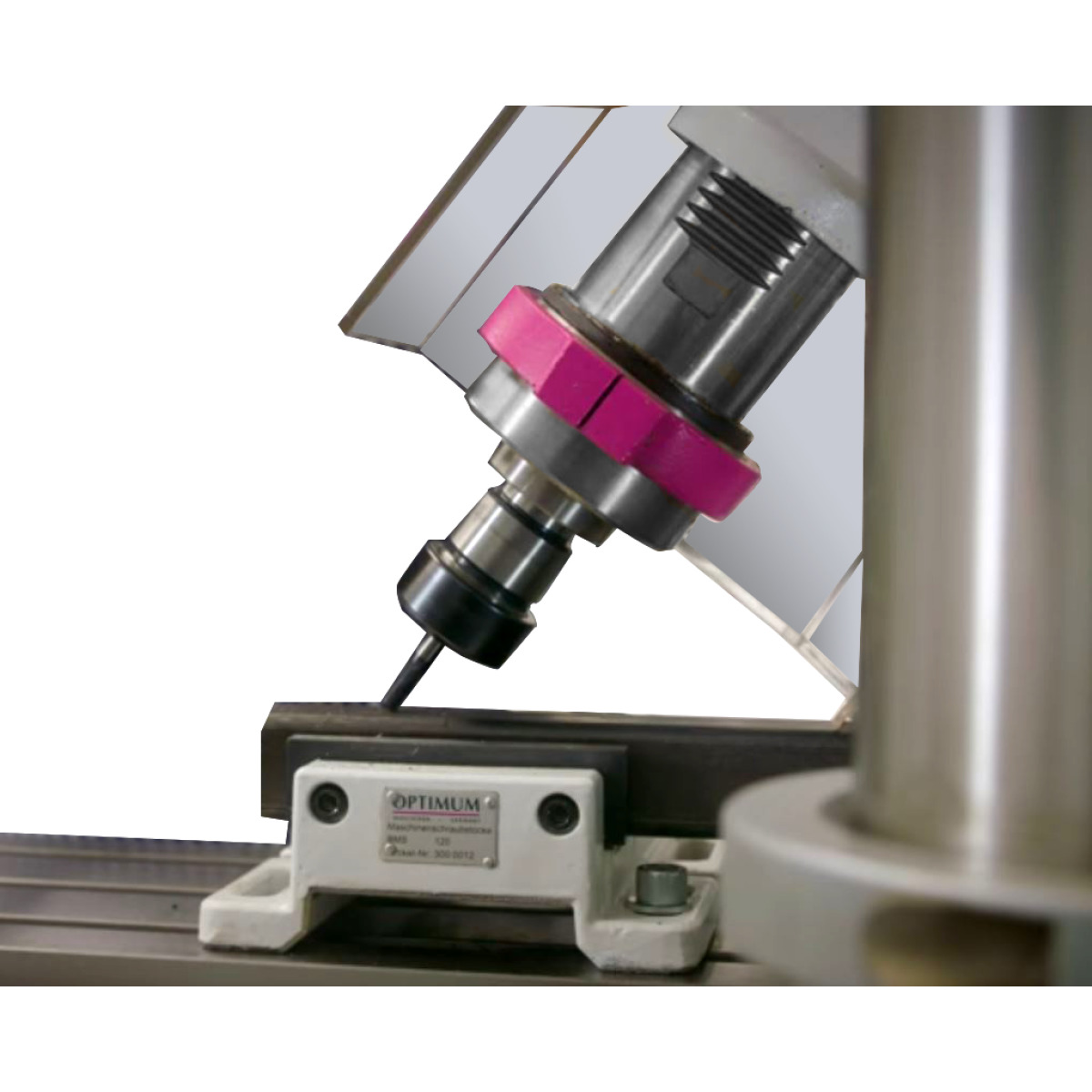

Bohrkopf Neigung: 45 °
Pinolenvorschub: manuell
Bohrkopf Höhenverstellung: 260 mm

Verfahrweg

Verfahrweg X-Achse manuell: 480 mm
Verfahrweg Y-Achse manuell: 180 mm
Verfahrweg Z-Achse manuell: 560 mm

Lieferumfang

  • Zahnkranzbohrfutter 1 - 13 mm / B 16
  • T-Nutensteine
  • Adapter MK 4-MK 3
  • Aufnahmedorn MK 4 / B16
  • Bedienwerkzeug
