ELMAG RÖHM-Vierbacken Drehfutter (89000)
2.451,40 €
Preise inkl. MwSt. zzgl. Versandkosten
- Lieferzeit ca. 2-5 Werktage
- Versandkosten
Lieferzeit:
ca. 2-5 Werktage
Bewährte, hochwertige Planspiralfutter für universellen Einsatz
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350für hohe Spannkräfte und Belastungen durch schwere Werkstücke,hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Rund- und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken gehärtet und geschliffen:- 3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft- 3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Mit Stehbolzen für Camlock-System
Unterschiedliche Kegelaufnahmegrößen
DM 160
Kegel 4
DIN 55029Stahlkörper
Camlock
RÖHM-Vierbacken-Drehfutter ZG4 und ZS4: Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfuttern nicht zu spannen sind
Drehfutter-Handling: - Leichtgängiges, rasches Spannen ohne
besonderen Kraftaufwand
- Spannbacken über den gesamten Spannbereich verstellbar,
wend- und austauschbar
- Einfache Schmierung
Gusskörper versus Stahlkörper: - Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzalbegrenzung
auf zulässige Umfangsgeschwindigkeit
für Gusseisen abgestimmt
- Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
Kegel-Größe: 4
Ausnehmung: 63.5mm
Körperhöhe: 66mm
Durchgangsbohrung Durchmesser: 42mm
Camlock Durchmesser: 82.5mm
Triebhöhe: 23.45mm
Lochanzahl Befestigung: 3mm
Gewicht: 8.5kg
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350für hohe Spannkräfte und Belastungen durch schwere Werkstücke,hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Rund- und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken gehärtet und geschliffen:- 3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft- 3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Mit Stehbolzen für Camlock-System
Unterschiedliche Kegelaufnahmegrößen
DM 160
Kegel 4
DIN 55029Stahlkörper
Camlock
Produkthighlights:
RÖHM-Vierbacken-Drehfutter ZG4 und ZS4: Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfuttern nicht zu spannen sind
Drehfutter-Handling: - Leichtgängiges, rasches Spannen ohne
besonderen Kraftaufwand
- Spannbacken über den gesamten Spannbereich verstellbar,
wend- und austauschbar
- Einfache Schmierung
Gusskörper versus Stahlkörper: - Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzalbegrenzung
auf zulässige Umfangsgeschwindigkeit
für Gusseisen abgestimmt
- Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed

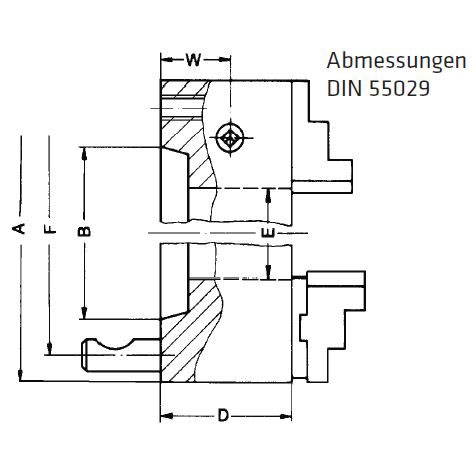

Technische Details:
Kegel-Größe: 4
Ausnehmung: 63.5mm
Körperhöhe: 66mm
Durchgangsbohrung Durchmesser: 42mm
Camlock Durchmesser: 82.5mm
Triebhöhe: 23.45mm
Lochanzahl Befestigung: 3mm
Gewicht: 8.5kg
