ELMAG RÖHM-Vierbacken Drehfutter (88996)
4.111,45 €
Preise inkl. MwSt. zzgl. Versandkosten
- Lieferzeit ca. 2-5 Werktage
- Versandkosten
Lieferzeit:
ca. 2-5 Werktage
Bewährte, hochwertige Planspiralfutter für universellen Einsatz
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise

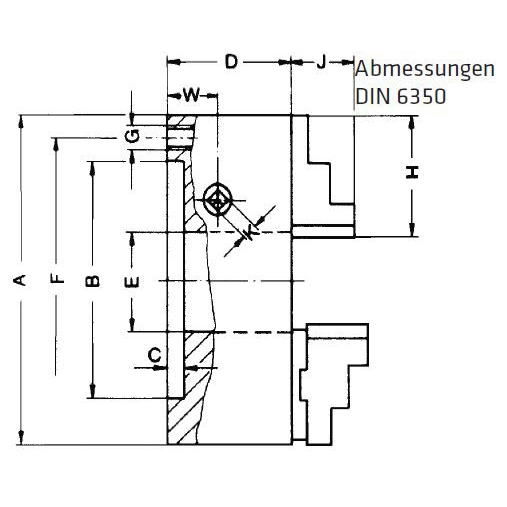

Mit zylindrischer Zentrieraufnahme (Maße B, C)
Rund - und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholungsspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
DM 315
DIN 6350Stahlkörper
RÖHM-Vierbacken-Drehfutter ZG4 und ZS4: Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfutter nicht zu spannen sind
Drehfutter-Handling: -Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
-Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
-Einfache Schmierung
Gusskörper versus Stahlkörper: -Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
-Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
Zoll: 12 1/2Zoll
Drehzahl max., Stahlkörper ZS: 2300UpM
Drehmoment am Schlüssel: 180N·m
Gesamtspannkraft: 69kN

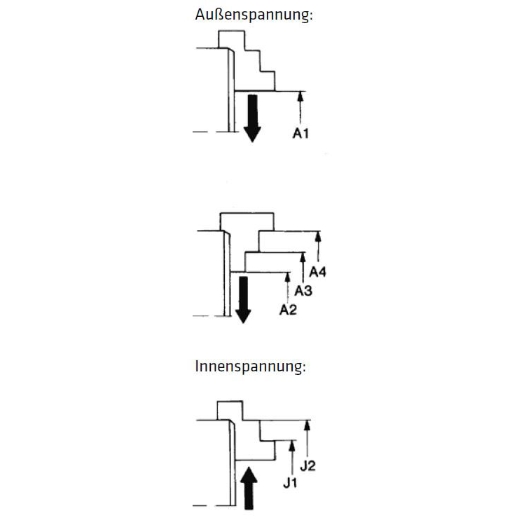

Außenspannung Ø Größe A1 BB: 6-135mm
Außenspannung Ø Größe A2 DB: 6-135mm
Außenspannung Ø Größe A3 DB: 96 - 225mm
Außenspannung Ø Größe A4 DB: 186 - 315mm
Innenspannung Ø Größe J1: 96 - 224mm
Innenspannung Ø Größe J2: 186 - 305mm
Umlaufdurchmesser: 395mm
Drehfutter Außendurchmesser: 315mm
Zentrieraufnahme-Durchmesser: 260mm
Tiefe Zentrieraufnahme: 5mm
Körperhöhe: 95mm
Durchgangsbohrung Durchmesser: 103mm
Lochkreis-Durchmesser: 286mm
Zentrierflanschgewinde: 3 x M16
Backenlänge: 130mm
Backenhöhe Überstand: 46mm
Schlüsselweite: 14mm
Triebhöhe: 30mm
Gewicht: 44.2kg
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Mit zylindrischer Zentrieraufnahme (Maße B, C)
Rund - und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholungsspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
DM 315
DIN 6350Stahlkörper
Produkthighlights:
RÖHM-Vierbacken-Drehfutter ZG4 und ZS4: Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfutter nicht zu spannen sind
Drehfutter-Handling: -Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
-Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
-Einfache Schmierung
Gusskörper versus Stahlkörper: -Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
-Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
Technische Details:
Zoll: 12 1/2Zoll
Drehzahl max., Stahlkörper ZS: 2300UpM
Drehmoment am Schlüssel: 180N·m
Gesamtspannkraft: 69kN
Außenspannung Ø Größe A1 BB: 6-135mm
Außenspannung Ø Größe A2 DB: 6-135mm
Außenspannung Ø Größe A3 DB: 96 - 225mm
Außenspannung Ø Größe A4 DB: 186 - 315mm
Innenspannung Ø Größe J1: 96 - 224mm
Innenspannung Ø Größe J2: 186 - 305mm
Umlaufdurchmesser: 395mm
Drehfutter Außendurchmesser: 315mm
Zentrieraufnahme-Durchmesser: 260mm
Tiefe Zentrieraufnahme: 5mm
Körperhöhe: 95mm
Durchgangsbohrung Durchmesser: 103mm
Lochkreis-Durchmesser: 286mm
Zentrierflanschgewinde: 3 x M16
Backenlänge: 130mm
Backenhöhe Überstand: 46mm
Schlüsselweite: 14mm
Triebhöhe: 30mm
Gewicht: 44.2kg
