ELMAG RÖHM-Dreibacken Drehfutter (88935)
2.516,85 €
Preise inkl. MwSt. zzgl. Versandkosten
- Lieferzeit ca. 2-5 Werktage
- Versandkosten
Lieferzeit:
ca. 2-5 Werktage
Bewährte, hochwertige Planspiralfutter für universellen Einsatz
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke,hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Rund- und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken gehärtet und geschliffen:- 3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft- 3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben

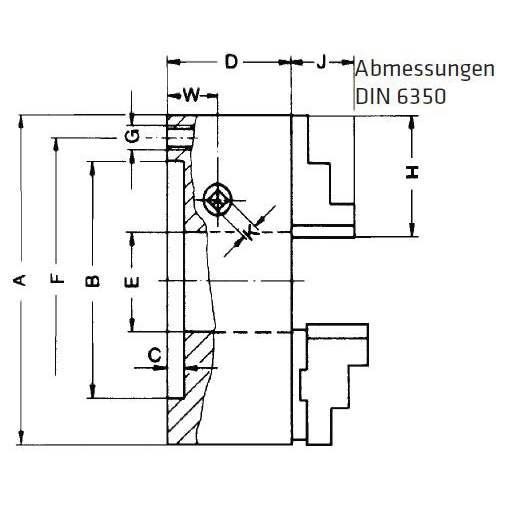

Mit zylindrischer Zentrieraufnahme (Maße B, C)
DM 250
DIN 6350Stahlkörper
Drehfutter-Handling: - Leichtgängiges, rasches Spannen ohne
besonderen Kraftaufwand
- Spannbacken über den gesamten Spannbereich verstellbar,
wend- und austauschbar
- Einfache Schmierung
Gusskörper versus Stahlkörper: - Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzalbegrenzung
auf zulässige Umfangsgeschwindigkeit
für Gusseisen abgestimmt
- Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
Zoll: 10
Drehzahl max., Stahlkörper ZS: 3000UpM
Drehmoment am Schlüssel: 150N·m
Gesamtspannkraft: 63kN

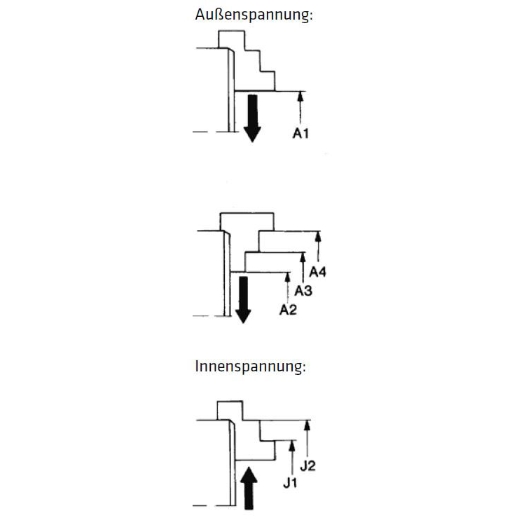

Außenspannung Ø Größe A1 BB: 5 - 122mm
Außenspannung Ø Größe A2 DB: 5 - 122mm
Außenspannung Ø Größe A3 DB: 73 - 190mm
Außenspannung Ø Größe A4 DB: 131 - 250mm
Innenspannung Ø Größe J1: 59 - 165mm
Innenspannung Ø Größe J2: 119 - 263mm
Umlaufdurchmesser: 302mm
Drehfutter Außendurchmesser: 250mm
Zentrieraufnahme-Durchmesser: 200mm
Tiefe Zentrieraufnahme: 5mm
Körperhöhe: 82mm
Durchgangsbohrung Durchmesser: 76mm
Lochkreis-Durchmesser: 224mm
Zentrierflanschgewinde: 3 x M12
Backenlänge: 90mm
Backenhöhe Überstand: 40mm
Schlüsselweite: 12mm
Triebhöhe: 26.5mm
Gewicht: 25.7kg
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke,hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Rund- und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken gehärtet und geschliffen:- 3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft- 3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Mit zylindrischer Zentrieraufnahme (Maße B, C)
DM 250
DIN 6350Stahlkörper
Produkthighlights:
Drehfutter-Handling: - Leichtgängiges, rasches Spannen ohne
besonderen Kraftaufwand
- Spannbacken über den gesamten Spannbereich verstellbar,
wend- und austauschbar
- Einfache Schmierung
Gusskörper versus Stahlkörper: - Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzalbegrenzung
auf zulässige Umfangsgeschwindigkeit
für Gusseisen abgestimmt
- Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
Technische Details:
Zoll: 10
Drehzahl max., Stahlkörper ZS: 3000UpM
Drehmoment am Schlüssel: 150N·m
Gesamtspannkraft: 63kN
Außenspannung Ø Größe A1 BB: 5 - 122mm
Außenspannung Ø Größe A2 DB: 5 - 122mm
Außenspannung Ø Größe A3 DB: 73 - 190mm
Außenspannung Ø Größe A4 DB: 131 - 250mm
Innenspannung Ø Größe J1: 59 - 165mm
Innenspannung Ø Größe J2: 119 - 263mm
Umlaufdurchmesser: 302mm
Drehfutter Außendurchmesser: 250mm
Zentrieraufnahme-Durchmesser: 200mm
Tiefe Zentrieraufnahme: 5mm
Körperhöhe: 82mm
Durchgangsbohrung Durchmesser: 76mm
Lochkreis-Durchmesser: 224mm
Zentrierflanschgewinde: 3 x M12
Backenlänge: 90mm
Backenhöhe Überstand: 40mm
Schlüsselweite: 12mm
Triebhöhe: 26.5mm
Gewicht: 25.7kg
