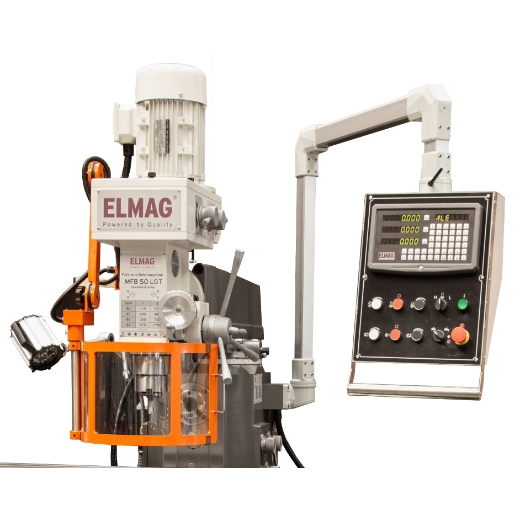

ELMAG Getriebe Fräs- und Bohrmaschine MFB 50 LGT inkl. 3-Achs-Positionsanzeige (82152)
15.261,75 €
Preise inkl. MwSt. zzgl. Versandkosten
- Lieferzeit ca. 2-5 Werktage
- Versandkosten
Lieferzeit:
ca. 2-5 Werktage
X/Y mit Automatikvorschub und Eilgang
Fräsleistung Ø 100 / 40 mm
Kubatur 1.120 x 280 x 420 mm
Spindelausladung 200 - 550 mm
Tischweg 585 x 335 mm
Schwenk- und drehbarer Fräskopf
Einfache Umrüstung auf Horizontalfräse
Motor vertikal 1.500 W / 850 W, 400 V
8 Drehzahlen 115 - 1.750 UpM
Motor horizontal 2.200 W, 400 V
12 Drehzahlen 40 - 1.300 UpM
Rechts- und Linkslauf
Präzisions-Mikrovorschub
Frässpindeln mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Frässpindelschutzabdeckung
Bohrtiefenskala und -anschlag
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
X-Achse mit acht Vorschubstufen,Y-Achse stufenlos, X/Y mit Eilgang
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Halogen-Frästischbeleuchtung
Betriebsbereit: inkl. Ölfüllung
entkonserviert (entfettet)
komplett montiert und Probelauf durchgeführt
Vertikal- und Horizontalfräse 1.500/850 / 2.200 W: Bohren, Plan- und Schaftfräsen auf acht Drehzahlen mittels Vertikalspindel und Gleich- oder Gegenlauffräsen auf zwölf Drehzahlen mittels Horinzontalspindel - die kräftige Getriebe-Fräs- und Bohrmaschine MFB 50 LGT bietet sowohl für engbemaßte Werkstäckdetails als auch für Passflächen und lange Führungsnuten die optimale Bearbeitungsform. Die MFB 50 LGT ist aufgrund ihrer hohen Präzision und sehr robusten Bauweise bestens für den Maschinen- und Werkzeugbau geeignet, dank ihres Kreuztischantriebs auch für die Serienproduktion. Sie ist serienmäßig mit einer digitalen 3-Achs-Positionsanzeige ausgestattet.

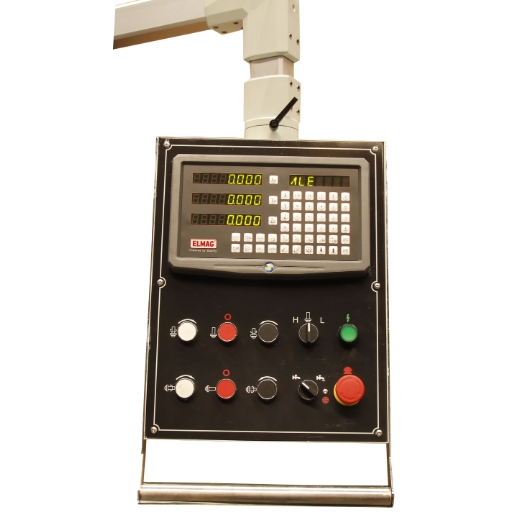

Serienausstattung:: Digitale Positionsanzeige
Schnellspannbohrfutter B16, 1 - 16 mm
Kegeldorn ISO 40, IG M16
Anzugsspindel M16
Werkzeugsatz
Bedienungsanleitung / CE
Bohrleistung in Stahl: 50mm
Gewindeschneidleistung: M24
Fräsleistung Planfräser: 100mm
Fräsleistung Schaftfräser: 40mm
Spindelaufnahme (Drehspindel): ISO 40
Drehzahlbereich 1: (vertikal) 115 - 875 / (horizontal) 40 - 1.300UpM
Drehzahlbereich 2: (vertikal) 230 - 1.750UpM
Drehzahlstufen: (vertikal) 8 / (horizontal) 12
Pinolenhub: 120mm
T-Nuten, Breite: 14mm
Spindelausladung: 200 - 550mm
Fräskopf drehbar: ± 180°
Fräskopf Schwenkbereich: ± 90°
Pinolenabstand Tisch: 20 - 420mm
Horizontalspindelabstand Tisch: 60 - 380mm
Frästischfläche: 1120x260mm
Frästischhub: 400mm
Tischweg X x Y: 585 x 335mm
Vorschübe X/Y: X: 24 - 720mm/min
Vorschubstufen X/Y: 8 / stufenlos
Spindelantrieb horizontal: 2200W
Spindelantrieb vertikel 2-stufig: 1500 / 850W
Eilgang X/Y: Ja
Vorschubantrieb X/Y: X: 370W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Kubatur: 1120x280x420mm
Länge x Breite: 1520 x 1330mm
Höhe: 2220mm
Gewicht: 1120kg
Fräsleistung Ø 100 / 40 mm
Kubatur 1.120 x 280 x 420 mm
Spindelausladung 200 - 550 mm
Tischweg 585 x 335 mm
Schwenk- und drehbarer Fräskopf
Einfache Umrüstung auf Horizontalfräse
Motor vertikal 1.500 W / 850 W, 400 V
8 Drehzahlen 115 - 1.750 UpM
Motor horizontal 2.200 W, 400 V
12 Drehzahlen 40 - 1.300 UpM
Rechts- und Linkslauf
Präzisions-Mikrovorschub
Frässpindeln mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Frässpindelschutzabdeckung
Bohrtiefenskala und -anschlag
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
X-Achse mit acht Vorschubstufen,Y-Achse stufenlos, X/Y mit Eilgang
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Halogen-Frästischbeleuchtung
Betriebsbereit: inkl. Ölfüllung
entkonserviert (entfettet)
komplett montiert und Probelauf durchgeführt
Produkthighlights:
Vertikal- und Horizontalfräse 1.500/850 / 2.200 W: Bohren, Plan- und Schaftfräsen auf acht Drehzahlen mittels Vertikalspindel und Gleich- oder Gegenlauffräsen auf zwölf Drehzahlen mittels Horinzontalspindel - die kräftige Getriebe-Fräs- und Bohrmaschine MFB 50 LGT bietet sowohl für engbemaßte Werkstäckdetails als auch für Passflächen und lange Führungsnuten die optimale Bearbeitungsform. Die MFB 50 LGT ist aufgrund ihrer hohen Präzision und sehr robusten Bauweise bestens für den Maschinen- und Werkzeugbau geeignet, dank ihres Kreuztischantriebs auch für die Serienproduktion. Sie ist serienmäßig mit einer digitalen 3-Achs-Positionsanzeige ausgestattet.
Serienausstattung:: Digitale Positionsanzeige
Schnellspannbohrfutter B16, 1 - 16 mm
Kegeldorn ISO 40, IG M16
Anzugsspindel M16
Werkzeugsatz
Bedienungsanleitung / CE
Technische Details:
Bohrleistung in Stahl: 50mm
Gewindeschneidleistung: M24
Fräsleistung Planfräser: 100mm
Fräsleistung Schaftfräser: 40mm
Spindelaufnahme (Drehspindel): ISO 40
Drehzahlbereich 1: (vertikal) 115 - 875 / (horizontal) 40 - 1.300UpM
Drehzahlbereich 2: (vertikal) 230 - 1.750UpM
Drehzahlstufen: (vertikal) 8 / (horizontal) 12
Pinolenhub: 120mm
T-Nuten, Breite: 14mm
Spindelausladung: 200 - 550mm
Fräskopf drehbar: ± 180°
Fräskopf Schwenkbereich: ± 90°
Pinolenabstand Tisch: 20 - 420mm
Horizontalspindelabstand Tisch: 60 - 380mm
Frästischfläche: 1120x260mm
Frästischhub: 400mm
Tischweg X x Y: 585 x 335mm
Vorschübe X/Y: X: 24 - 720mm/min
Vorschubstufen X/Y: 8 / stufenlos
Spindelantrieb horizontal: 2200W
Spindelantrieb vertikel 2-stufig: 1500 / 850W
Eilgang X/Y: Ja
Vorschubantrieb X/Y: X: 370W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Kubatur: 1120x280x420mm
Länge x Breite: 1520 x 1330mm
Höhe: 2220mm
Gewicht: 1120kg
